製品の特徴:

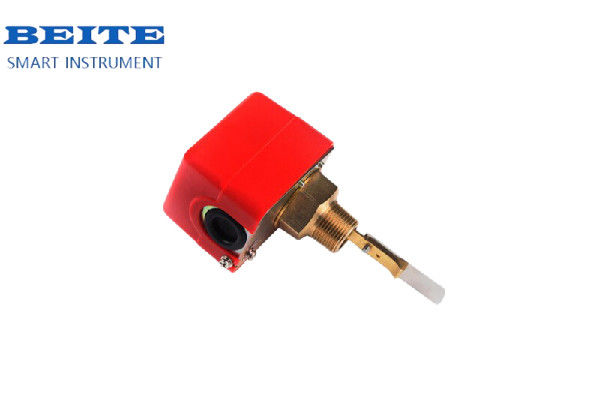

1. 概要 バフルフロースイッチは全ステンレス鋼ででき,その性能は通常のフロースイッチよりも優れています. フローレートはプラグインおよびパイプ型の構造で提供できます.プラグイン接続はG1"糸を採用パイプセクションタイプはフレンズ接続を採用し,特別な構造は顧客の要求に応じてカスタマイズすることができます.
主な技術指標
◆環境温度: -40~90°C
◆ 設置 位置: 殻 の 矢印 は 流れ の 方向 に 一致 し て いる
◆ 中間 温度:−40~150°C
◆ 設置管線:DN15~DN150
◆コンタクト容量:AC250V 1A (抵抗),通常開いたコンタクトと通常閉じたコンタクトのペア.
◆ 圧力 抵抗:4.0Mpa
◆接続糸:G1"パイプ糸または他のサイズ
◆接続フレンズ:HGANSIJIS/DINオプション
◆ 保護 基準:IP65
仕様
|
記述
|
ロープ ステンレス スチール スレッド 接続 パドル 水流スイッチ
|
|
モデル番号
|
BJ52004
|
|
材料
|
ABS&メタル
|
|
サイズ
|
1/2 "3/4" "1"
|
|
最大作業温度
|
120°C
|
|
名指圧
|
1.0Mpa
|
|
動作電圧
|
SPDTランキング AC250V 15A
|
|
ケース
|
ABS, Ø21.8 ケーブル用の接続ポート
|
|
作業環境
|
水
|
|
バルブの試験圧
|
2.5MPa
|
設置
1. 接続糸は 1 ′′ 角型パイプ糸です. 設置中に角型糸の周りにPTFE原材料テープを巻くことに注意してください.
2. フレンズ接続,マッチング逆フレンズ仕様フロースイッチ,適切なシールガスケットを選択し,ボルトを設置し,力を保持します.シールが漏れないようにしてください.
3このバフルは介質の流れ方向に一致します.
4流量スイッチの前後には,パイプ直径の5倍以上の長い直線管の部分があるべきです.
スイッチポイントの設定
ユーザがスイッチポイントを正確に設定する必要がある場合, 購入時に工場に提案してください. 工場はそれを校正します.ロープスイッチ (黒いプラスチック部品) は,水の流れの方向に反して移動する場合, 動作値が増加します (つまり,スイッチを開くにはより多くの流れが必要になります), そうでなければ,動作値が減少します. 調整後,スクリューをロックします. ユーザが流れスイッチを取得した後,スイッチを設定する前に,彼らは最初にスイッチの動作プロセスに自分自身を熟知することができますフィールドにスイッチがインストールされていない場合,手動でベーゼルを移動し,調整し,スイッチポイント設定が正確かどうかを確認するために再び繰り返します.スイッチが動作しているかどうかを監視するために操作が行われるかどうかを判断するために,スイッチ回路にマルチメーターを接続できます.
流量表
| パイプサイズ | 接続 (m/s) | 切断された (m/s) | コメント |
| DN15-200 | 0.5 | 0.6 | バフルの水入りの長さはパイプ直径の3分の2です |
梱包と配送
よくある質問
1Q: 適正なモデルを選ぶためにどのような情報が必要ですか?
A: 適用分野,名目圧力,中気温,電源,出力,
流量範囲,精度,接続,その他のパラメータ
2Q: 貿易会社ですか? それとも製造会社ですか?
A: 私たちは,レベルと流量測定器材に特化したISO認定メーカーです.
OEM&ODMサービスは利用可能です.中国を訪ねよう.
3Q:あなたのMOQは何ですか?
A: 協力を開始するには,サンプル注文は受け入れられます.
4Q: インテリジェント ミニ マイクロタービン 燃料オイル ディーゼル 流量計の納期は?
A: 配達期間は,支払いの受信後約3~15営業日です.
5Q: あなたの支払い条件は何ですか?
A:T/T,PayPal,Western Unionに対応しています.
大量生産の注文では 30%の預金と 70%の残高で出荷します
6流量計の保証はありますか?
A:はい,私たちは12ヶ月保証を持っています.
